序號

項目內容

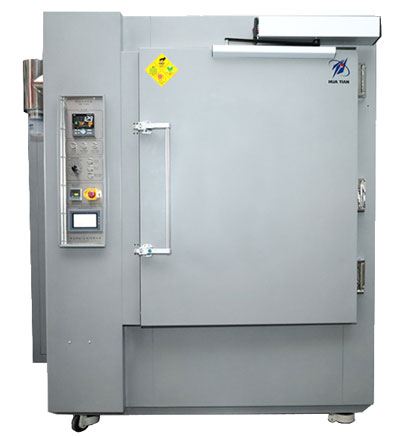

PMC程控潔凈烘箱

PMC程控潔凈烘箱

1

型號

HTM-2363

HTM-2364

2

使用工序

后固化/測試/電鍍

后固化/測試/電鍍（充氮）

3

外形尺寸
（長×寬×高，mm）

1430×1050+50×1826

1430×1140×1860

4

內腔尺寸
（寬×深×高，mm）

690×680×930

690×680×930

5

可載烘烤產品重量

280KG

360KG

6

占地面積（閉門）

1.62平方米

1.62平方米

7

占地面積（開門）

2.95平方米

2.95平方米

8

空載重量

480KG

485KG

9

標稱用電功率

18kw

18kw

10

空載一個周期用電
（室溫--200度--保持1H--降溫到100度）

4.5度

4.5度

11

滿載一個周期用電（24個彈夾，每個彈夾放置83mm寬SOP產品100條室溫--175度--保持1H--降溫到100度）

5.9度

5.9度

12

產品放置情況

后固化1：制作專用貨架，共6層，每層水平放置4個彈夾，共計24個彈夾。
彈夾尺寸（290*100*340）
后固化2：BGA產品烘烤，共3層，每層水平放置12個彈夾，共計36個彈夾。
彈夾尺寸（290*100*340）
測試：烘烤金屬料管，8層
電鍍：制作專用貨架，共6層，每層水平放置4個彈夾，共計24個彈夾。
彈夾尺寸（290*100*340）

后固化1：制作專用層板，共3層，每層水平放置12個彈夾，共計36個彈夾。
彈夾尺寸（264*84*200）
后固化2：制作專用層板，共3層，每層水平放置12個傳遞盒，共計36個傳遞盒。
傳遞盒尺寸（264*84*120）
測試：制作專用貨架，共4層

13

溫度曲線記錄方式

9點溫度記錄，數據存儲在本機

9點溫度記錄，數據存儲在本機

14

溫度均勻性
（空載9點空間溫差，恒溫30分鐘后）

±2℃

±2℃

15

溫度均勻性1
（24個彈夾，每個彈夾放置83mm寬SOP產品100條滿載9點空間溫差，恒溫30分鐘后）

±5℃

±5℃

16

溫度偏差

±1℃

±1℃

17

保溫及密封性能
（空載密封情況下由200度自然降溫到50度的時間）

19小時

19小時

18

保溫及密封性能
（空載200度恒溫30分鐘時，外表溫度）

小于室溫+25℃

小于室溫+25℃

19

箱體密封材料所能夠承受的上限溫度

250℃

250℃

20

排風節能性能（不外接排風，空載200度恒溫10分鐘后排風時，烘箱排風口溫度）

72℃

72℃

21

平均輔助間隔時間

MTBA>168小時

MTBA>168小時

22

平均故障間隔時間

MTBF>168小時

MTBF>168小時

23

烘箱內膽材料

304不銹鋼鏡面處理材料

304不銹鋼鏡面處理材料

24

內膽焊接工藝

不銹鋼無縫氬弧焊接

不銹鋼無縫氬弧焊接

25

烘箱外殼材料

1.5mm冷軋鋼板激光切割、成型焊接

1.5mm冷軋鋼板激光切割、成型焊接

26

烘箱外殼處理工藝

高溫噴塑處理

高溫噴塑處理

27

烘箱保溫層材料、厚度

高密度壓縮成型片狀巖棉

高密度壓縮成型片狀巖棉

28

烘箱清潔程度

揮發物風道與循環風道分時隔離，揮發物大量揮發時采用強制直排方式，造成箱體污染少；不會重復污染產品。

揮發物風道與循環風道分時隔離，揮發物大量揮發時采用強制直排方式，造成箱體污染少；不會重復污染產品。

29

風道結構

升溫恒溫循環風道，降溫過風風道

升溫恒溫循環風道，降溫過風風道

30

進風過濾

過濾后進新風

過濾后進新風

31

排風管徑mm

100

100

32

排風量

2915L/min

2915L/min

33

換風率

6.63

6.63

34

換風保障率

自帶強排風100%保證

自帶強排風100%保證

35

換風頻率可調

根據需要可編程控制，隔離系統干擾

根據需要可編程控制，隔離系統干擾

36

冷卻方式

水冷（選配）+全流量過風不開門冷卻

水冷（選配）+全流量過風不開門冷卻

37

冷卻管配置

選配

選配

38

循環水流量

/

/

39

進水溫度

/

/

40

出水溫度

/

/

41

循環水壓強

/

/

42

水接頭管外徑

φ10

φ10

43

氮?dú)饬髁?/P>

無

80-100L/min

44

氮?dú)饨宇^管徑型號

無

φ10

45

廢熱回收配置

無

無

46

廢熱預熱后氮?dú)鉁囟?BR>氮?dú)饬髁?0L/min

無

無

47

氮?dú)鈶?yīng)急保護功能

無

氮?dú)饬髁勘O(jiān)控功能和氮?dú)饪刂破鲏臅r(shí)手動充氮功能

48

超溫保護1

9點溫控傳感器自帶超溫預警
系統設定為高于設定值10度報警加熱斷電，用戶可修改設定值。

9點溫控傳感器自帶超溫預警
系統設定為高于設定值10度報警加熱斷電，用戶可修改設定值。

49

超溫保護2

機械式溫度保護傳感器1
建議設定為高于最高工藝溫度20度報警加熱斷電，并報警提示。

機械式溫度保護傳感器1
建議設定為高于最高工藝溫度20度報警加熱斷電，并報警提示。

50

超溫保護3

機械式溫度保護傳感器2
建議設定為高于最高工藝溫度60度報警斷電，切斷控制電源，并報警提示。

機械式溫度保護傳感器2
建議設定為高于最高工藝溫度60度報警斷電，切斷控制電源，并報警提示。

51

斷電保護功能

如果自動運行過程斷電或運行中斷，后續固化有兩種模式供選擇：如果中斷在30分鐘內，系統得電后，將自動恢復到斷電前的狀態完成運行；如果超過30分鐘，系統將提醒進入手動模式，由人工編程完成后續固化。

如果自動運行過程斷電或運行中斷，后續固化有兩種模式供選擇：如果中斷在30分鐘內，系統得電后，將自動恢復到斷電前的狀態完成運行；如果超過30分鐘，系統將提醒進入手動模式，由人工編程完成后續固化。

52

ESD保護

Y

Y

53

控制系統

PLC+PC+觸摸顯示器
后期擴展性強

PLC+PC+觸摸顯示器
后期擴展性強

54

產品遺忘保護功能

產品流程卡掃描全部進出記錄對應才能啟動下一個流程，否則報警提醒。

產品流程卡掃描全部進出記錄對應才能啟動下一個流程，否則報警提醒。

55

工藝參數預置

二十項工藝參數預置

二十項工藝參數預置

56

產品及工藝參數---時間曲線記錄保存

Y

Y

57

產品及工藝參數---時間曲線記錄查詢

Y

Y

58

操作日志保存查詢

Y

Y

59

報警信息保存查詢

Y

Y

60

產品信息錄入

設備端掃描錄入

設備端掃描錄入

61

參數調用

掃描錄入/自動調取

掃描錄入/自動調取

62

設備群組聯網

Y

Y

63

與MES系統聯網

Y

Y
